ろ布のサイズ間違いが現場を止める　正確な採寸と素材選定で防げる4つのリスク

「交換したばかりなのに、ろ液が白く濁っている」。そんな経験をお持ちの設備担当者は少なくありません。
原因を調べると、交換したろ布のサイズが微妙にずれていた、というケースが現場では繰り返し起きています。
この記事では、ろ布サイズの間違いがどのような順序でトラブルに発展するか、そして正確な採寸・選定で防ぐための具体的な手順を解説します。

ろ布のサイズ間違いはなぜ「繰り返し」起きるのか

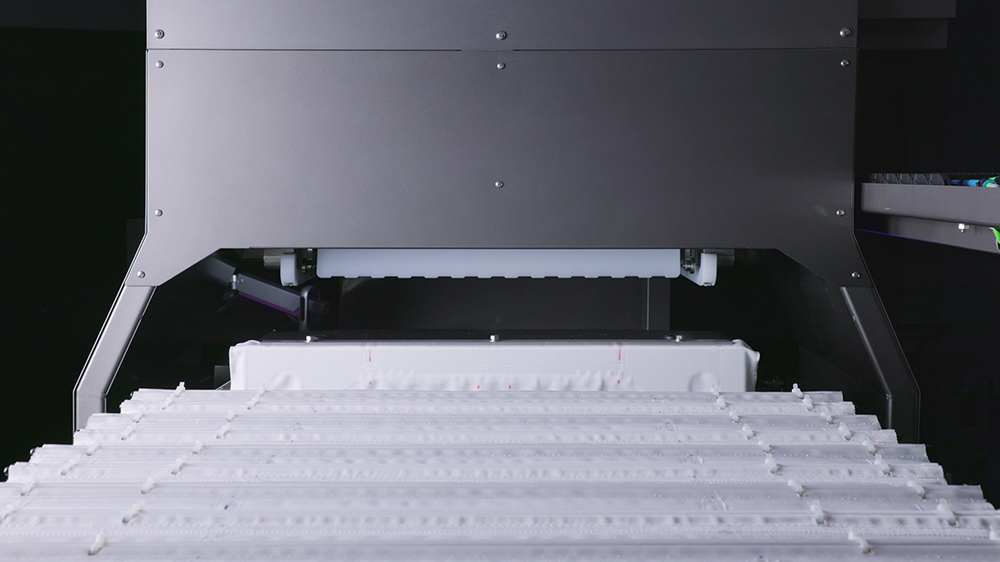

液体だけを通して固体を堰き止める特殊なフィルター（ろ布）は、フィルタープレスの心臓部とも言える消耗部品です。
定期交換が必要なため発注頻度は高いのですが、それゆえに「前回と同じもの」という思い込みで選定されやすい部品でもあります。

サイズ間違いが起きやすい場面は主に3つあります。
1つ目は、交換時に型番を現物確認せず「以前の発注書を流用」した場合です。機種が同じでも改良や部品変更によって規格が変わっていることがあります。
2つ目は、メーカーから送られてくるスペックシートの「外寸」と「有効ろ過寸法（フレームの内寸）」を混同するケースです。外寸が合っていても内寸が小さいと、ケーキ（ろ過が進むにつれてろ布の表面に積み重なる固体の層）の形成エリアが狭くなり、本来の処理能力が出ません。
3つ目は、急な設備トラブルで代替品を手配する際の誤測定です。現場で手巻き尺を使って急いで測ると、コーナーの形状や取り付け方式のズレを見落としがちです。

共通しているのは「現物をきちんと測らずに選定している」という事実です。
ろ布は1枚あたりのコストが比較的低いため、発注作業が軽く扱われる傾向があります。しかし実際には、サイズが少しずれるだけで装置全体に影響が波及します。

サイズ間違いが引き起こすリスクの連鎖

ろ布のサイズがフレームに対して不適切だと、問題は単発で終わりません。リスクが連鎖します。

最初に現れるのはろ液の濁りです。ろ布がフレームに密着していないと、液体だけを通過させるはずのフィルター機能が部分的に失われ、微細な固体粒子がろ液側に混入します。食品や医薬品など製品品質が直結する工程では、この時点で生産ラインの一時停止を余儀なくされます。

次に起きるのがろ布の早期破損です。サイズが合っていないとフレームとの接触部に余計な応力が集中し、本来なら数百から千サイクル程度は持つろ布が、数十サイクルで破れることがあります。コスト面での損失は、部品代の問題にとどまりません。

さらに圧入圧力が高まると加圧時のリークが発生します。液体がフレームの合わせ目から染み出す状態になると、周辺設備の汚染・腐食へと話が広がります。最終的には装置の緊急停止です。計画外の停止は生産スケジュールの乱れを招き、現場の修復コストは部品代の数倍に膨らむことがあります。

この連鎖は、最初のサイズ選定の段階で正確な採寸をしていれば、完全に防げるものです。

現場で正確に採寸するべき4つのポイント

ろ布の選定に必要な採寸は、外寸を測るだけでは不十分です。以下の4点を必ず確認してください。

1. 有効ろ過寸法（フレームの内寸）

ろ布が実際にろ過機能を発揮するのは、フレームに挟み込まれた内側の領域だけです。
外寸ではなくフレーム内寸を基準に選定してください。外寸が同じでも、フレームの肉厚が異なると有効ろ過寸法が変わります。

2. 送液口の位置と直径

液体に微細な固体が混じったドロドロの液体（スラリー）を送り込む口の位置と直径が、ろ布の穿孔位置と一致していなければなりません。
ここがずれると、スラリーが適切に分散されずにろ布の一部に集中し、局所的な劣化や破損を招きます。

3. コーナーの形状

フレームの四隅の形状には直角タイプと丸みのあるタイプがあり、ろ布側のカット形状と合っていないとシール性が落ちます。
見た目では気づきにくい部分ですが、リークの原因になりやすい箇所です。

4. 取り付け方式

ろ布の固定方式には、フック式・クランプ式・スライド式などがあります。
方式が異なるとそもそも取り付け自体ができないため、交換前に機種の仕様書を確認してください。古い機種では現行品と方式が変わっている場合があります。

素材の選び方でろ布の寿命は大きく変わる

サイズが正確に合っていても、素材の選定が間違えると耐用年数が著しく短くなります。
ろ布の主な素材はPP（ポリプロピレン）・PE（ポリエチレン）・ナイロンの3種類で、それぞれ特性が異なります。

実際の選定では「使用するスラリーの薬液組成」と「処理温度」の2軸で絞り込みます。
たとえば酸性廃液を高温で処理する工程にPEを使うと、耐熱限界を超えて変形し、サイズが出荷時点から変わってしまうことがあります。一方で、弱アルカリ環境にナイロンを使うと繊維の劣化が早まります。

素材と液質の相性が合っていれば、適切なサイズのろ布は数百から千サイクル程度の耐用年数を期待できます。逆に、サイズは合っていても素材選定が誤っていれば数十サイクルで廃棄を余儀なくされます。部品代のロスとともに、廃棄頻度の増加は産廃コストの増大にも直結します。

急ぎの代替品手配でも採寸の手順を省かない

現場でトラブルが起きたとき、ろ布の緊急調達が必要になる場面があります。
このとき最も危ないのは「とにかく早く手配する」という焦りです。焦った状態での測定は、前述した4つのポイントのどれかを見落とします。

製造業の現場における固液分離設備の導入数が年々増加している背景には、廃水規制の強化とともに、製造プロセスの高度化があります。スラリーの組成が複雑になるほど、ろ布への要求仕様も細かくなります。「汎用品でとりあえず代替」という対応が通用しなくなってきているのが現状です。

緊急時でも、以下の手順を守ることで後のトラブルを防げます。
まず稼働中の別のフレームからろ布を1枚外し、現物を手元に置いてから採寸します。次に4つの採寸ポイントをひとつずつチェックリスト形式で記録します。この2ステップを踏むだけで、代替品のサイズ不一致によるトラブルの大半は防げます。

マキノでは、ろ布の選定相談や寸法確認に対応しています。1932年の創業から積み上げてきた6,000例以上の納入実績から、機種ごとのろ布仕様・素材選定の傾向を把握しています。型番が不明な古い機種でも、現物の寸法と使用条件をお知らせいただければ適切な仕様をご提案できます。

まとめ

ろ布のサイズ間違いは、ろ液の濁りから始まり、早期破損・リーク・装置停止という連鎖を引き起こします。
防ぐための手順はシンプルです。有効ろ過寸法・送液口・コーナー形状・取り付け方式の4点を現物で確認し、スラリーの薬液組成と処理温度に合った素材を選ぶ。これを徹底するだけで、ろ布の耐用年数は大きく変わります。

急ぎの発注であっても、採寸の手順を省いては本末転倒です。型番不明の機種でも、現物寸法と使用条件があれば選定できます。部品交換のたびにトラブルが繰り返されているならば、一度ろ布の選定基準そのものを見直してみることをお勧めします。
