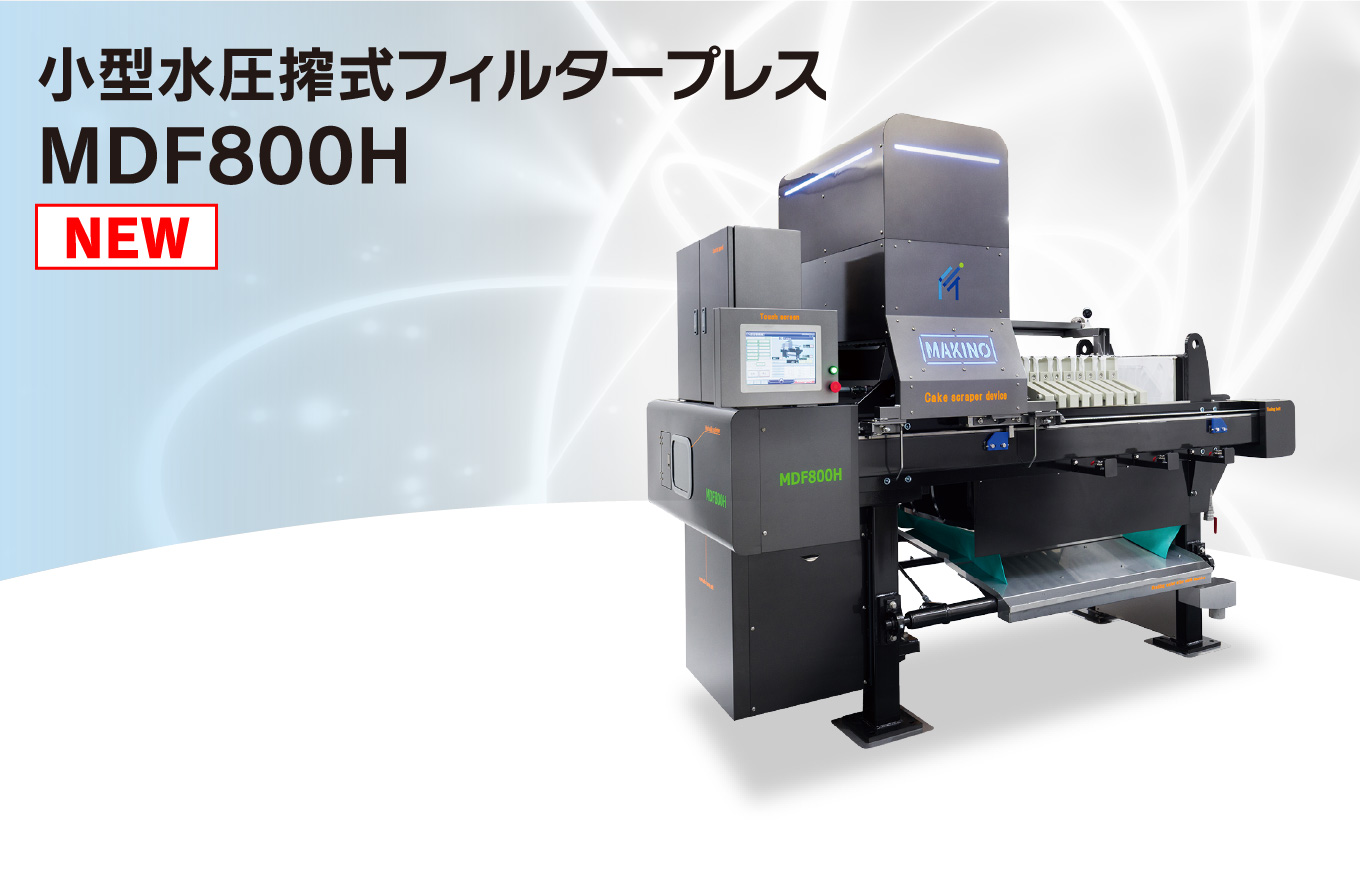

MDF800H
水圧搾とフラットろ過板で、低含水率と剥離性を両立
| ろ過方式 | 操作方式 | ろ板材質 | ろ過容積 | ろ過面積 |
|---|---|---|---|---|
| 圧搾式 | 自動 | PP | 106-402L | 8.9-33.8㎡ |
特長
低含水率のケーキを実現
ろ過フィード圧0.7MPa、圧搾圧力1.5MPaの高圧設定に対応します。
水圧搾によりケーキの含水率を低減し、減容化に貢献します。
処理能力を向上
高いフィード圧により、ろ過サイクル時間を短縮。
処理効率を高め、生産性向上に貢献します。
作業環境の改善に貢献
連通管方式を採用し、ろ液の飛散を抑制。
設備周辺の清潔性向上と安全な作業環境づくりをサポートします。
保守・点検をサポート
メンテナンス時期表示機能を搭載。
適切なメンテナンス時期を把握し、設備の安定稼働を支えます。
設備状況をリアルタイムで把握
ライティングによる運転状況の見える化に加え、リモート監視にも対応します。
設備状態を把握しやすくし、運転管理の効率化に貢献します。
関連業種
セラミックス
電気・電子部品
化学
環境
建設・土木
エネルギー
リサイクル
使用用途
表面処理、土木、紙・パルプ、リサイクル、セラミックス、半導体、電子部品、電池、一般工場排水

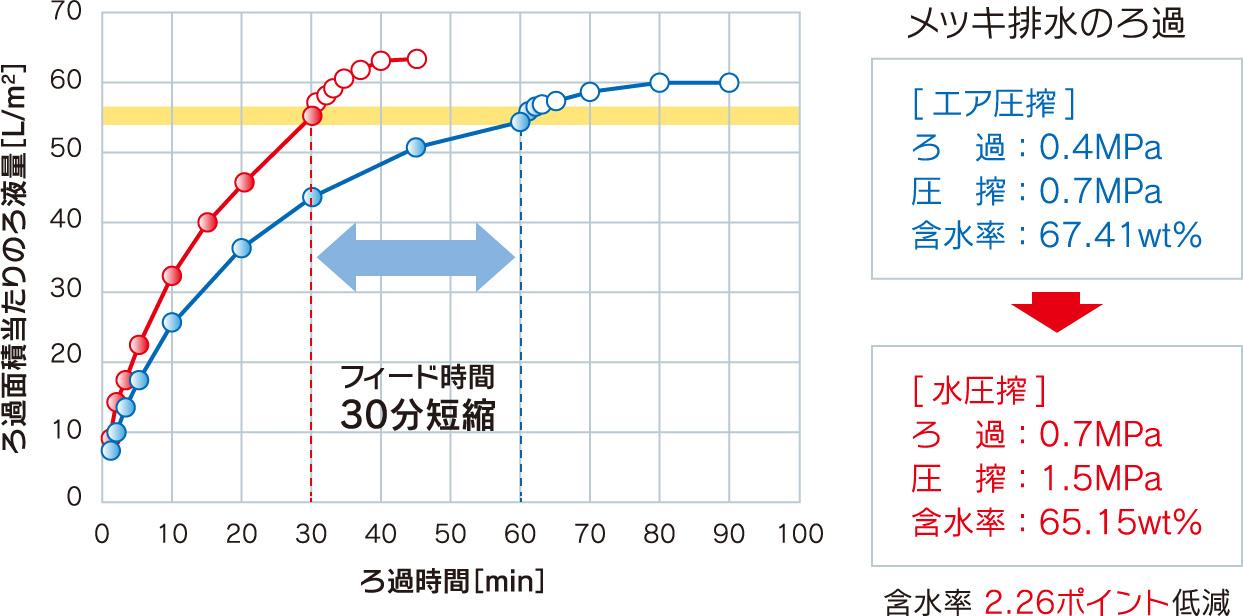

フィード圧力・圧搾圧力の違いによる比較

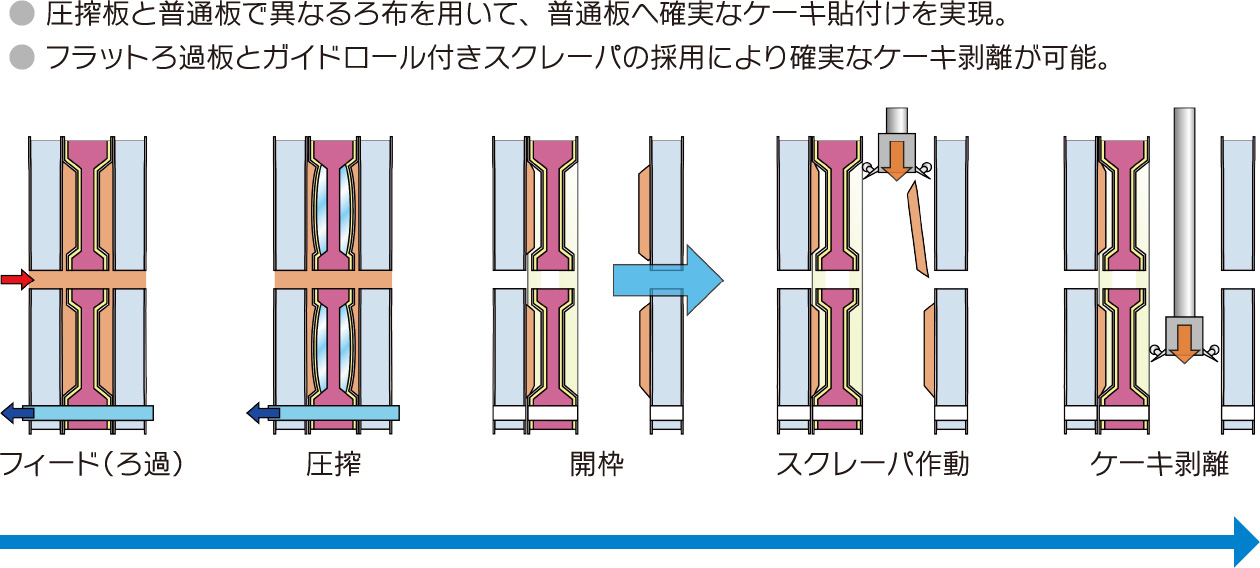

ケーキ剥離性の向上
省人化・自動化・AIで、現場の負担を減らす
MDF800Hは、遠隔監視・データ活用・AIによるサポートを組み合わせ、少ない人数でも安定した運転を実現します。
運転状況の見える化から異常発生時の対応まで、現場の負担を段階的に減らします。

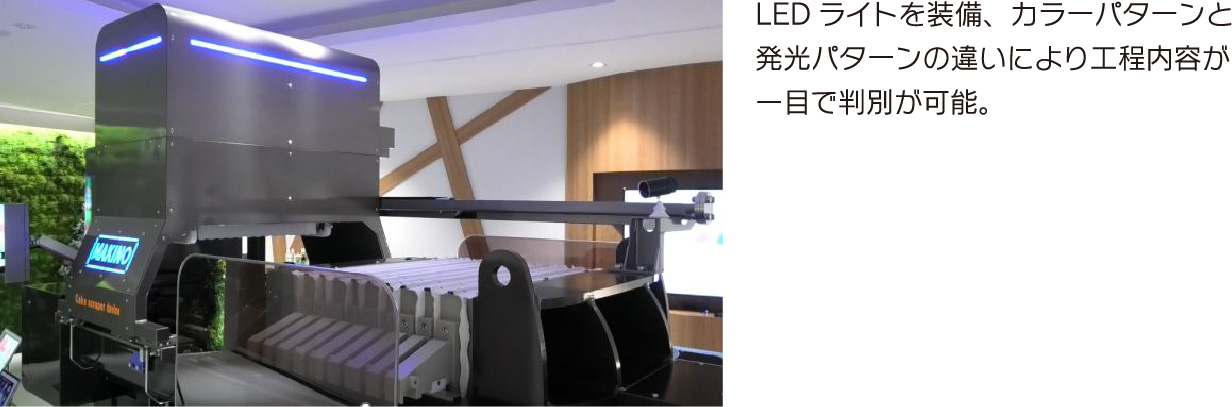

離れていても分かる、稼働状況の見える化
LEDライティングシステムが、機械の稼働状況を光の色で表示します。常に現場に張り付かなくても、離れた場所から「正常に動いているか」を一目で確認でき、異常が起きたときも光の変化ですぐに気づけるため、発見の遅れを防げます。

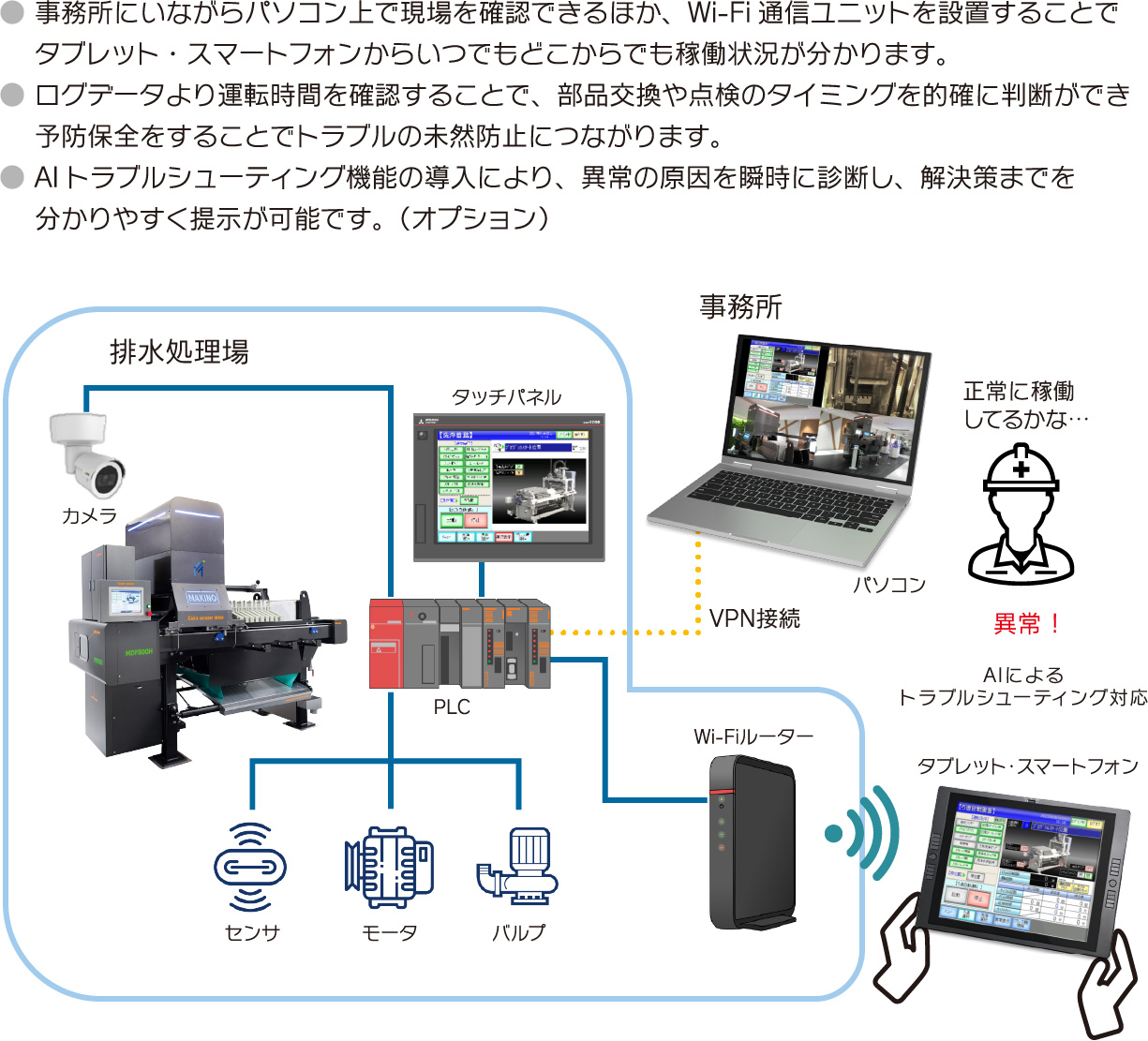

ランニングコスト・ゼロで、省人化を実現する遠隔監視システム
設備の稼働状況を、PC・タブレット・スマートフォンからリアルタイムで確認できます。 事務所や自宅など、現場から離れた場所にいても「今、正常に動いているか」を 把握できるため、夜間・休日の巡回負担を軽減できます。
遠隔監視システム付きろ過機
事務所など遠隔地・工場内
- 遠隔地から、PC・タブレット・スマートフォンで機械の稼働状況が分かる
- トラブル発生時には、異常箇所の情報がメールで即時通知され、すぐに確認できる
- ログデータでメンテナンス時期を予告
メリット1導入しやすい
インターネットにつなぐだけ。既存のアクセスポイントを使えるため、大掛かりな工事や専用ソフトは不要です。ランニングコストゼロを実現します。
メリット2どこからでも確認できる
事務所や遠隔地から、PC・タブレット・スマートフォンで機械の稼働状況が分かります。
メリット3異常を光とメールで知らせる
異常発生時はLEDライティングシステムで機械が光ってお知らせ。異常箇所の情報がメールで即時通知されます。
メリット4メンテナンス時期を予告
ログデータをもとに、メンテナンスの時期を予告。計画的な保全につなげられます。
データを活用し、トラブルを未然に防ぐ
タッチパネルで圧力管理の自動化・サイクルタイムの均一化・異常アラームの表示を行い、トラブルの早期発見やメンテナンス(予防保全)につなげます。
記録された運転データは熟練工のノウハウのデジタル化にも活用でき、担当者が変わっても同じ品質で運転できます。
たとえば加圧時間やスラリー量の推移から、ろ布の詰まりや機器の劣化の兆候を早期につかめるため、「突然止まる前に交換する」判断をデータにもとづいて下せ、計画外のライン停止を減らせます。
蓄積したデータは、AIによるトラブルシューティングにも活用しています。
AIによるトラブルシューティング
異常発生時、原因の切り分けから対応策の判断までは、これまで熟練オペレーターの経験と勘に頼る部分が少なくありませんでした。
MDF800Hの遠隔監視システムでは、この判断プロセスをAIが代行します。
発生したアラームの内容から過去の膨大なトラブル事例を照合して原因を瞬時に絞り込み、現場担当者が次に何をすべきかを、専門知識がなくても迷わず実行できる形で提示します。
結果として対応の属人化を防ぎ、経験の浅いオペレーターでも、熟練者と同水準の初動対応ができるようになります。

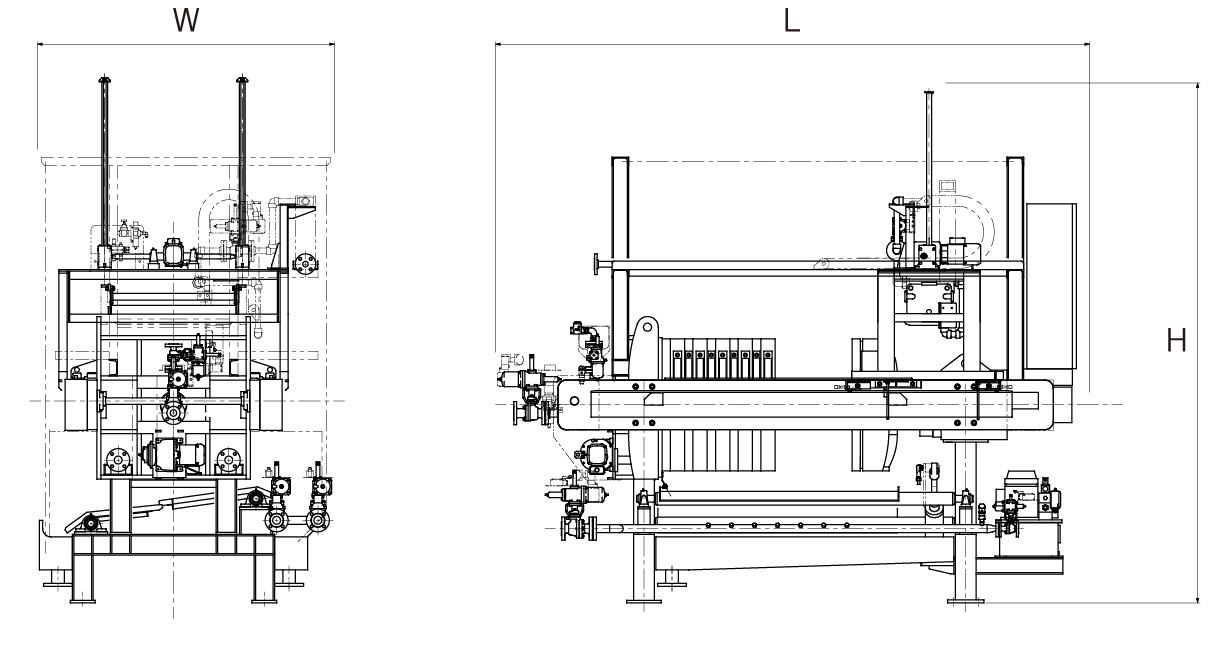

概略寸法
仕様
| 型式 | MDF800H | ||||
|---|---|---|---|---|---|
| ろ過板寸法 | (mm) | 800 × 800 | |||
| ケーキ寸法 | (mm) | 710 × 710 × t25 | |||
| ろ過室数 | (室) | 10 | 20 | 30 | 38 |
| ろ過面積 ※ | (㎡) | 8.9 | 17.8 | 26.7 | 33.8 |
| ろ過容積 ※ | (L) | 106 | 212 | 318 | 402 |
| 機械全長 L | (mm) | 3650 | 4350 | 5050 | 5600 |
| 機械全幅 W | (mm) | 1800 | 1800 | 1800 | 1800 |
| 機械全高 H | (mm) | 3150 | 3150 | 3150 | 3150 |
| 機械重量 ※ | (kg) | 4800 | 5450 | 6100 | 6650 |
※は参考値です。
処理によってはろ過容積が変更となる場合があります。
仕様及び寸法は予告なしに変更する場合があります。
